  3. Tuercas de bronce

DIMENSIONES DE LAS TUERCAS DE BRONCE FABRICADAS EN CATALOGO

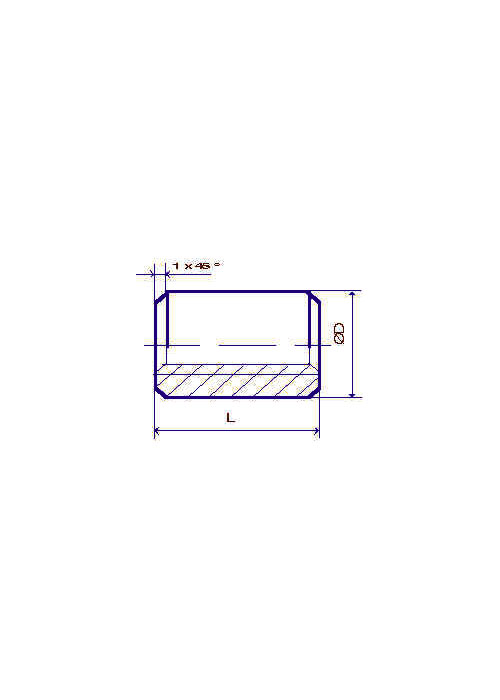

TUERCA LISA DE BRONCE REFERENCIA "LR"

TUERCA LISA DE BRONCE REFERENCIA "LR"

Referencia / diametro X paso

D L
LR 15 x 3 40 24
LR 16 x 4 40 24
LR 18 x 4 40 27
LR 20 x 4 40 30
LR 22 x 5 40 30
LR 24 x 5 40 30
LR 25 x 5 40 30
LR 26 x 5 50 40
LR 28 x 5 50 40
LR 30 x 6 60 45
LR 32 x 6 60 45
LR 35 x 6 70 54
LR 36 x 6 70 54
LR 40 x 7 80 60
LR 45 x 7 80 60
LR 50 x 8 80 70
LR 60 x 9 90 90

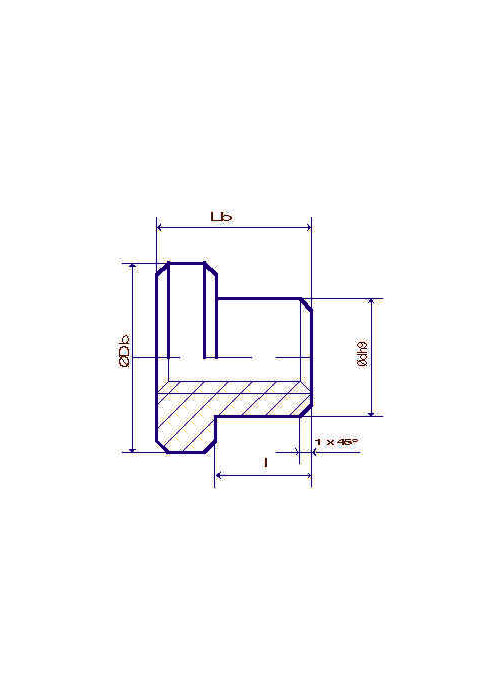

TUERCA CON VALONA DE BRONCE REFERENCIA "VR"

TUERCA CON VALONA DE BRONCE REFERENCIA "VR"

REFERENCIA / diametro X paso Dh9 Db I Lb
VR 15 x 3 40 49 22 32
VR 16 x 4 40 49 22 32
VR 18 x 4 40 49 22 32
VR 20 x 4 40 49 22 32
VR 22 x 5 40 49 22 32
VR 24 x 5 40 49 22 32
VR 25 x 5 40 49 22 32
VR 26 x 5 50 64 20 40
VR 28 x 5 50 64 20 40
VR30 x 6 50 64 20 40
VR 32 x 6 50 64 20 40
VR 35 x 6 70 84 40 60
VR 36 x 6 70 84 40 60
VR 40 x 7 70 84 40 60
VR 45 x 7 70 84 40 60
VR 50 x 8 90 109 50 75
VR 60 x 9 90 109 50 75

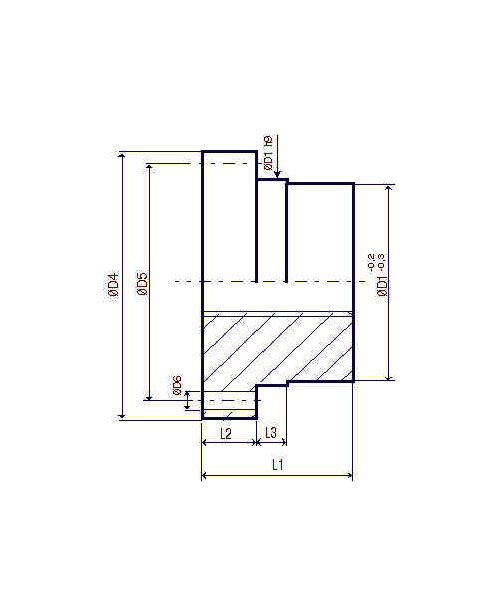

TUERCA REFERENCIA "EFM"

TUERCA REFERENCIA "EFM"

Referencia

(EFM) diametro X paso

 D1 D4 D5 L1 L2 L3 Taladros anclaje

D6 (X6)
EFM 15 x 3 28 48 38 44 12 8 Ø6 para M5
EFM 16x4 28 48 38 44 12 8 Ø6 para M5
EFM 18 x4 28 48 38 44 12 8 Ø6 para M5
EFM 20 x 4 32 55 45 44 12 8 Ø7 para M6
EFM 24 x 5 32 55 45 44 12 8 Ø7 para M6
EFM 25 x 5 32 55 45 44 12 8 Ø7 para M6
EFM 28 x 5 38 62 50 46 14 8 Ø7 para M6
EFM 30 x 6 38 62 50 46 14 8 Ø7para M6
EFM 36 x 6 45 70 58 59 16 10 Ø7 para M6
EFM 40 x 7 63 95 78 73 16 10 Ø9 para M8
EFM 50 x 8 72 110 90 97 18 10 Ø11 para M10
